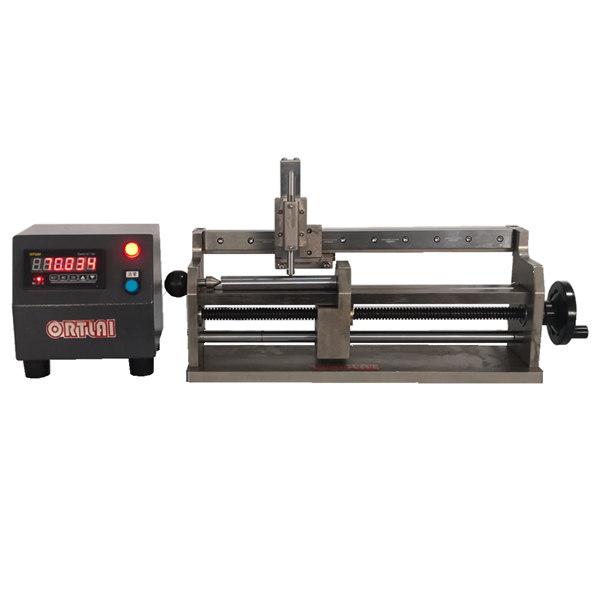

一、设备名称:双工位断后标距测量台

二、规格型号:ODC2300

三、用途:

用于棒材、板材试样测量断后标距时断口对正、间隙压紧、工件固定、断后伸长的测量以及原始标距的测量和直径的测量,提高测量的精度、方便性。同时也方便手动制作原始标距线的试样固定与测量定位。

四、满足标准:

1、    GB/T228.1  《金属材料 拉伸试验 第1部分:室温试验方法》

2、    ISO68921 Metallic materials -- Tensile testing -- Part 1: Method of test at room temperature

3、    ASTM E8 / E8M Standard Test Methods for Tension Testing of Metallic Materials

五、主要特点:

1、    双工位操作空间,左工位适用于棒材试样、右工位适用于板材试样;

2、    采用高精度光栅直线位移传感器作为测量传感器,自由移动的测量探头;

3、    采用数显式读数,可进行任意位置进行清零设置成测量起始点;

4、    采用精密直线滑轨作为传动器测量移动导向,移动滑顺,精密度高;

5、    测量探头可更换式,适用于打点,也可卡装刀刃式,适用于划线与打点;

6、    左工位一端带有活动顶紧尖头,方便棒料试样在预紧消隙时断面自动找正;

7、    预紧端通过丝杆无级可调,并附带导向,操作轻便、稳定;

六、技术规格:

型号

ODC2300

使用工位

双工位(适用于棒材、板材)

操作空间

0-350mm(无级可调,可扩展到500mm

测量行程

0300mm

传感器精度

1级(L200mm:±0.001mm200L300mm:±0.002mm

测量精度

≤±0.02mm

显示方式

数字显示

棒材直径

5-60mm(端部直径)

板材规格

50×60mm(端面尺寸)

浮动知名

电源

220V50W

*此表格内为ORTLAI公司基本机型指标,可根据用户需求订制
