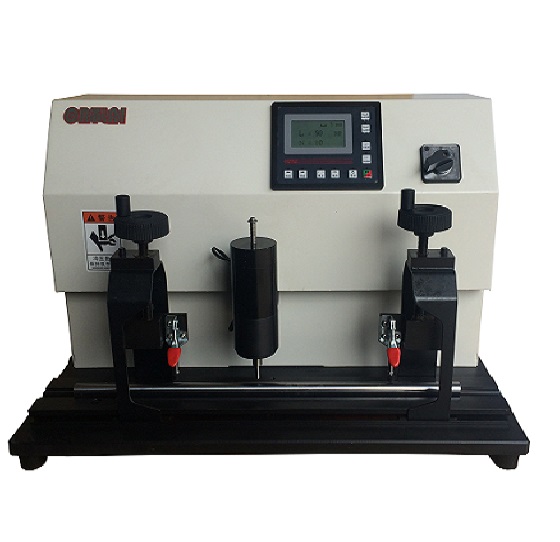

一、设备名称:自动标距打点机

二、规格型号: OD5250OD5350

三、用途:

用于金属板材、棒材、线材等拉伸试验时试样原始标距N等分标注,结合平行长度进行有效的逐点标注,试样拉伸断裂后结合相应的仪器测量出对应标注点的伸长变化量,通过相应的计算公式得出试样的断后伸长率。

四、满足标准:

1、     GB/T228.1  《金属材料 拉伸试验 第1部分:室温试验方法》

2、     ISO6892-1 Metallic materials -- Tensile testing -- Part 1: Method of test at room temperature

3、     ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials

五、主要特点:

1、     高精密滚珠丝杠加无间隙传动副件组合进行传动,高刚性,无间隙,传动平稳;

2、     可以选择5mm\10mm\L0’打点间隔,只需按下指示键即可轻松自由切换;

3、     配智能打点模块,只需简单的设置即可自动完成你所特定标距长度内的打点;

4、     默认往复打点工作方式和可以选择的单向打点工作方式,便捷的起点定位方式,可实现批量试件的打点,无需重复进行试样位置定位;

5、     根据试样特性,打点力大小可调节,zui大限度降低对试样的损伤;

6、     系统具有记忆功能,批量打点无需重复设置;

7、     采用高性能的电磁吸合冲击动力头,配备独特的导向机构,精度高,打点均匀,使用寿命长;

8、     试样支撑台架有V型定位槽,同时也可装备适合板材的定位夹,有效保证打点位置与试样的轴线或中心线重合;

9、     试样快速压紧装置,装卸试样便捷,降低劳动强度,提高工作效率;


、技术规格:

型号

OD5250、OD5350

打点方式

手自一体式,连续单点

标距长度

5350mm(5-250mm),任意设定

自动设定

配智能打点控制模块

两点间隔

5mm/10mm/L0’

标距精度

误差≤±0.03mm

定位精度

≤±0.01mm/FS

板试样规格

0~(70×50mm);●60mm(55mm)

输入功率

200W

电源

220V\ 50Hz

外型尺寸

620(550)×380×410mm

重量

约60kg(50Kg)

*此表格内为ORTLAI公司基本机型指标,可根据用户需求订制OD5350
