当前位置:   首页  >  *力学配套设备  >  标距打点机(手动)

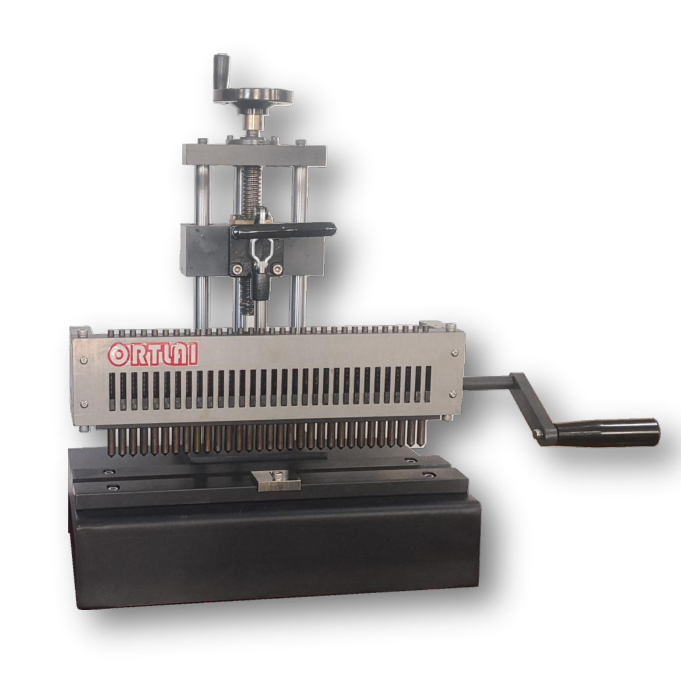

一、设备名称:试样标距打点机

二、规格型号:OD2300、OD2400

三、用途:



     用于金属板材、棒材、线材等拉伸试验时试样原始标距的标注,试样拉伸断裂后结合相应的仪器测量出对应标注点的位移变化量,通过相应的计算公式得出试样的断后伸长率。



四、满足标准:

1、GB/T228.1  《金属材料 拉伸试验 第1部分:室温试验方法》

2、ISO6892-1 《Metallic materials -Tensile testing -Part 1: Method of test at room temperature》

3、ASTME8 / E8M 《Standard Test Methods for Tension Testing ofMetallic Materials》

五、主要特点:

1、打点体通过精密滑台垂直升降,满足在不同规格试样的打点,且有效保证打点针力作用线通过试样轴芯线;

2、打点体通过升降支架和掀抬手柄控制,确保同规格试样的打点力大小一致,提高数据的统一性;

3、掀抬手柄控制打点体的抬起和下压,操作便简、省力;

4、冲针采用高硬度、高耐磨合金磨制加工成型,配合数控铰铣导向机构,阻尼小,点距离精度高;

5、试样支撑台架有V型定位槽和板试样对中块,打点位置与试样的轴线或中心线重合,并附带板试样定位机构;

6、易安装的导向孔板,方便后期冲针的更换、维护和维修;

7、紧凑的刚性机架结构,稳定、耐用、易操作、易维护;

六、技术规格:

型号

OD2300

OD2400

打点方式

手动,连续多点

标距长度

300mm

400mm

两点间隔

10mm5mm

标距精度

误差≤±0.08mm

板试样规格

060mm

板试样规格

0~(55×80mm

外型尺寸

550×280×460mm

550×280×560mm

重量

35kg

40kg
