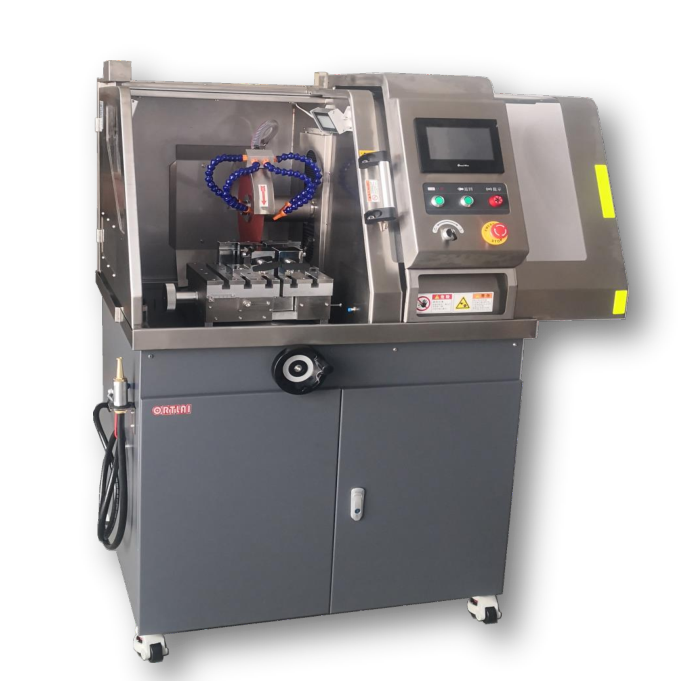

一、设备名称:金相切割机

二、规格型号:OG6000系列

三、用途:

用于金相、岩相及其它需要精密切割面时的检验样品的截取, Y、Z或Y、X双轴移动,手自一体式控制切割,自由进退,实现脉冲切、直切。配备相应的同步进给式自动冷却系统,精密切割成尺寸大小合适的样品,并且使样品切割表面平整和组织极小损伤,以便后续的制备和检验。

四、主要特点:

1、   采用高刚性机架结构,厚重的机身,紧凑的传动机构,设备工作时更加平稳;

2、   Y、Z或Y、X双轴精密轨道式移动,自由进退,增强了切割能力,提高切割的灵活性;

3、   手动控制模式与自动控制模式可时时切换,耐水防油触摸屏操控界面(外接常用按键),数字编码器精准的位置和速度控制,切割进程时时动态显示,直观、易操作;

4、   自动时系统自动进行切割速度-载荷动态监控(切割速度过快或切割面增大导致切割载荷超过安全载荷时设备会自动调节到一个合适的速度)、等加速到设定速度、复位模式选择、切割方案存储等智能操作,确保以安全的模式达到较 佳的切割效果;

5、   自动时根据需要可选择脉冲切割,提高冷却效果,降低砂轮磨损,确保切割面平直、光滑,较 大限度降低切割对组织的损伤

6、   载料台为采用精密304不锈钢丝杆作为传动主轴的高精密滑台,轻便易维护,手动操作时轻松自如的进行平稳控制,更适合测试用试样的精密切割

7、   直驱式结构的防水主轴,采用效率高 节能、高扭矩、高防护等级、低噪音的驱动电机,砂轮轴箱配备进口组合轴承的密封,转动平稳、切割力强,噪声低,易维护;

8、   304不锈钢台面并集成了多沟T型槽的工作台,方便切割异型件时便夹具的固定且工作台耐用、易维护和美观;

9、    四路大流量冷却液喷洒口,深度冷却,效率高 冷却的同时有效冲刷切割片,使切割效果更佳;

10、  三面大视窗防护罩,内配高亮度、防爆、耐油、防水LED照明灯,让你对切割过程观察更方便、清晰;

11、  冷却液自动供给,当你按下切割启动键时冷却液同步供给,确保切割面无烧 伤;

12、  推拉式防护罩,前与侧门均可 开,打开或关闭防护罩更加轻松、平稳;

13、  外挂有软管清洗水枪,方便你对设备的清洗、清洁;

14、  干湿分离式结构布局,电子电器元件以及其它需要防水的部件与潮湿的切割室进行隔离;

15、  互锁式安全保护,在防护罩开启或没有正确关闭时切割动力单元将停止工作,切割刀片采用双层安全防护,以防意外,更加安全;

16、  配备紧急停车功能,系统具有过压、过流、漏电等安全保护功能,让你的使用更安全;

17、  不锈钢坚固耐冲击防护外罩、耐腐蚀和防护,使得设备经久耐用、持久如新;

五、技术规格:

型号

OG6001

OG6002

主机结构

桌面型

落地型

扩展型号

OG6251OG6301

OG6351OG6401

OG6252OG6302

OG6352OG6452

控制方式

双轴(YZYX)自动\手自一体

切割方式

脉冲切、直切、分层切或序列切割

对刀方式

可选配激光对刀

切割片直径

254mm305mm

350mm400mm

250mm300mm

350mm-450mm

切割片中心孔径

32 mm(选配25.4mm

切割能力*

80mm\110mm

120mm\150mm

80mm\110mm

120mm\160mm

X轴行程(选配)

50 mm

50 mm

50-120 mm

Y轴行程

320mm

420mm

320mm

460mm

Z轴行程(选配)

200mm

240mm

200mm

280

进切速度

0150 mm/min(数字任意设置,特殊速度范围可订制)

退料速度

0500 mm/min (数字任意设置,特殊速度范围可订制)

主轴转速

2800r/min15003000 r/min

T型台长与宽

270×320mm

300×400mm

270×350mm

320×450mm

T型槽宽度

12mm

冷却液喷洒口

4路内置

冷却液供给

同步自动

进水接口

1/2"(内螺纹)或快速接头

排水接口

50mm(内径,标配有排水软管)

防护开合方式

阻尼支撑、掀抬开合或左右推拉式

安全装置

防护罩与切割动力单元互锁,具有紧急停车功能

清洁方式

手动冲洗,附带清洁水枪

输入功率

3.5kW

4.5-7kW

3.5-5kW

4.5-11kW

电源

3相,380VAC50/60Hz

外型尺寸(mm

850×900×650

900×1050×720

880×960×1650

1080×1050×1850

重量

260kg

320kg

420kg

800-1900kg


















































(技术不断更新,配置以实际需求确定,具体设备方案请致电022-87910661索取)
