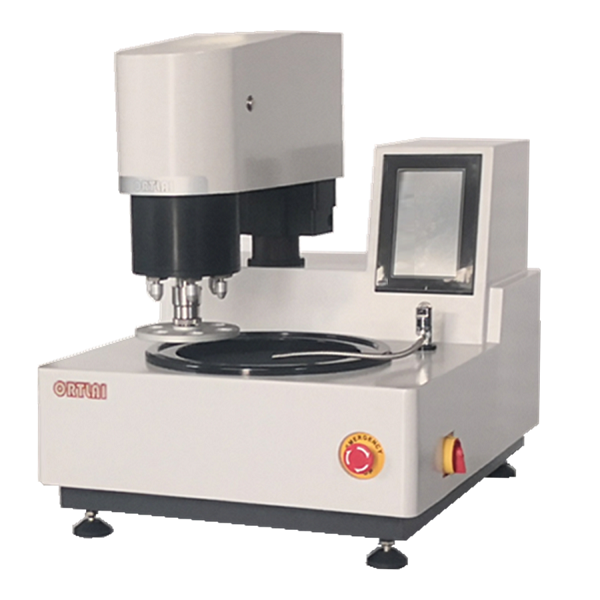

一、设备名称:金相磨抛机
二、规格型号:OMP5000系列
三、用途:
用于材料金相、岩相等检验时样品待检表面的粗磨、精磨、粗抛和精抛,自动夹样,气动6分点加力,数字式控制压力,自动磨抛,更换或添加不同的磨抛料,将样品待检表面制成光亮无痕的镜面,从而使待检样品的组织形态能在检测仪器下真实、清晰的显现。
四、主要特点:
1、 配备自动磨抛头,采用气动分点式磨头,设备依据设置一次性可制备1-6个试样,制样效率高、一致性好、可重现;
2、 数字式比例阀精密控压,柔性加力和卸力,过程呈梯型波式,有效的确保无划痕,效率高 磨抛出较 佳的检测表面;
3、 自动磨头采用直线导轨式电子机械驱动,平稳快速移动,准确定位位置,数字式控制,上磨盘高度位置可任意设置并自适应。
4、 具有装样控制功能,装夹试样过程中启动此功能时自动磨头进行角度调整,方便装夹样品;
5、 磨头可快速移位并轻松锁止,方便你在必要时切换到手动制样模式;
6、 密封组合式传动主轴箱,无论你需要工作盘低速的还是高速的转动,工作盘均可平稳的满足你的需求,,且防尘、防水,且终身无需维护,让你的使用很简便
7、 上下工作盘均采用高性能无刷电机无级调速,宽广的调速范围,无论你的试样是敏感材质还是坚硬材质,无论你需要高速还是低速制样,你均可设定出一个较 适合的磨抛速度;
8、 上下工作盘均可进行顺时针或逆时针旋转设定,满足你磨抛试样过程中的需要或操作习惯
9、 上试样卡盘与下工作盘均采用快换方式,轻松快捷更换,操作简易,维护方便;
10、高清耐油防水触控屏设计有直观的操作界面组成的人机对话窗口,系统具有记忆功能,让你的操作更方便、快捷;
11、冷却液自动供给,万向喷嘴,配备流速调节模块,重复开启冷却系统无需调节即可得到你初次设定的冷却液供给流速,无需频繁调节,操作方便;同时可配备磨抛液自协滴压装置,时时匀速添加磨抛液;
12、可拆卸、耐冲击、耐腐蚀的ABS集水槽,配备挡水圈,防尘盖,万向喷嘴,系统并具有自动清洁和快速甩干功能,让你的清洗、清洁轻松自如,日常维护简单、方便;
13、配备紧急停车功能,系统具有过压、过流等安全保护功能,让你的使用更安全;
14、厚重的机身、不锈材质部件、坚固耐冲击不不锈钢外壳、耐腐蚀表面涂层和防护,使得设备经久耐用、持久如新;
五、技术规格:
(技术不断更新,配置以实际需求确定,具体设备方案请致电022-87910661索取)
系列
OMP5001
OMP5002
型号
OMP5251
OMP5301
OMP5252
OMP5302
下磨盘直径(mm)
Φ254
Φ305
Φ254
Φ305
下磨盘数
单盘
双盘
控制方式
手自一体,自动时分点加力
自动加力控制范围
Φ254型为0—50N\Φ305型为0—60N
装样规格及数量
Φ30mm(可订制Φ25mm、Φ40mm、Φ50mm等),1-6个
装样盘转速控制范围
0-150r/min,数字式任意设置(特殊转速可订制)
磨抛盘转速控制范围
0-1000r/min(800r/min),数字式任意设置(特殊转速可订制)
转向控制方向
装样盘与磨抛盘均可任意进行顺时针或逆时针方向的控制
装样盘或磨抛盘更换
无需工具快速更换
装样盘或磨抛盘间距
自动时装样盘与磨抛盘间距离可任意设置,系统自动识别控制
防撞功能
系统具有防顶撞自动监测保护功能
输入功率
1250W
1500W
2000W
2500W
电源
单相,220V/50Hz
供气压力
0.5-0.75MPa
气源接口规格
外径:8mm
供水方式
万向喷水嘴,自动同步供水,配备手动流速调节模块
进水接口规格
1/2"(内螺纹)或快速接头
出水接口规格
40mm(内径,标配有排水软管)
抛光液供给方式
自动滴液模块
清洁方式
万向喷水嘴,自动清洗高速甩干
外型尺寸(mm)
660×550×700
700×580×750
660×780×700
700×820×750
重量(Kg,约)
95
110
120
150
